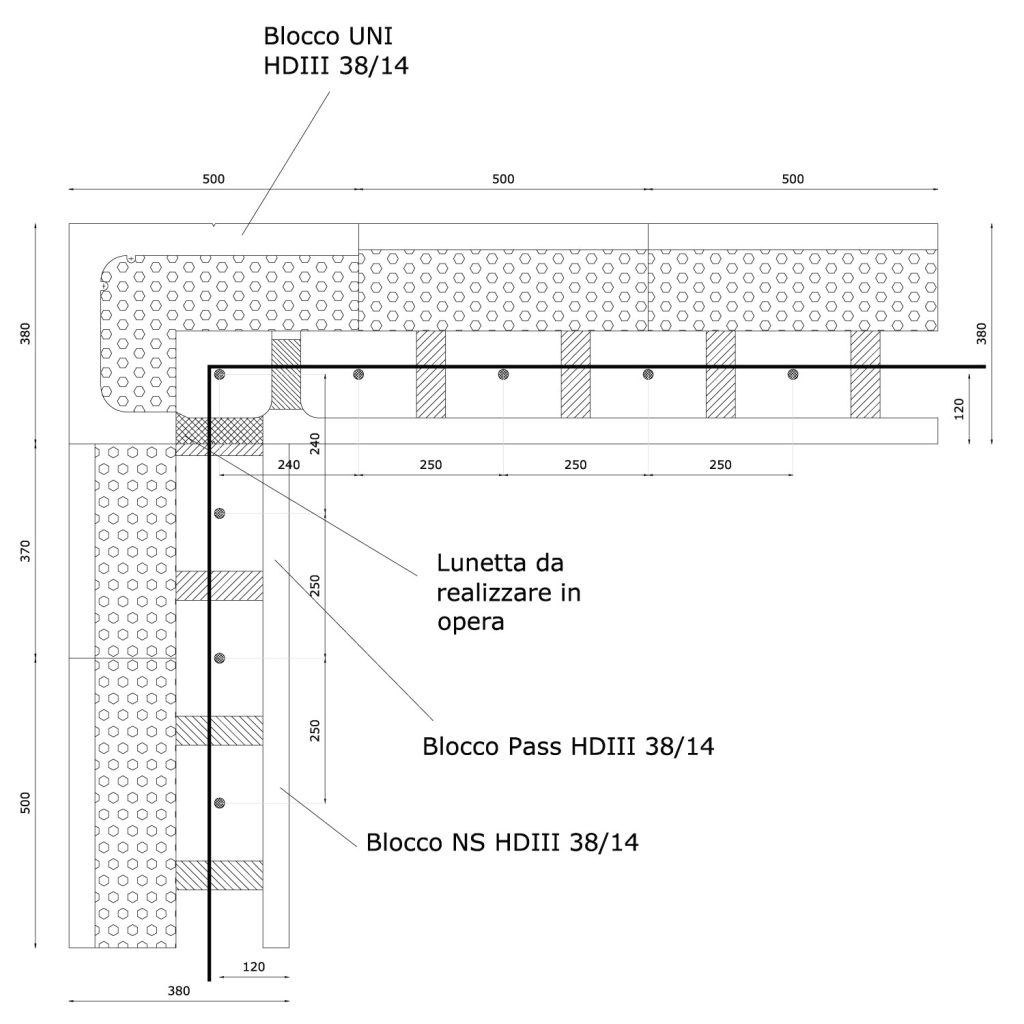

PARTICOLARE ANGOLO HDIII 38/14

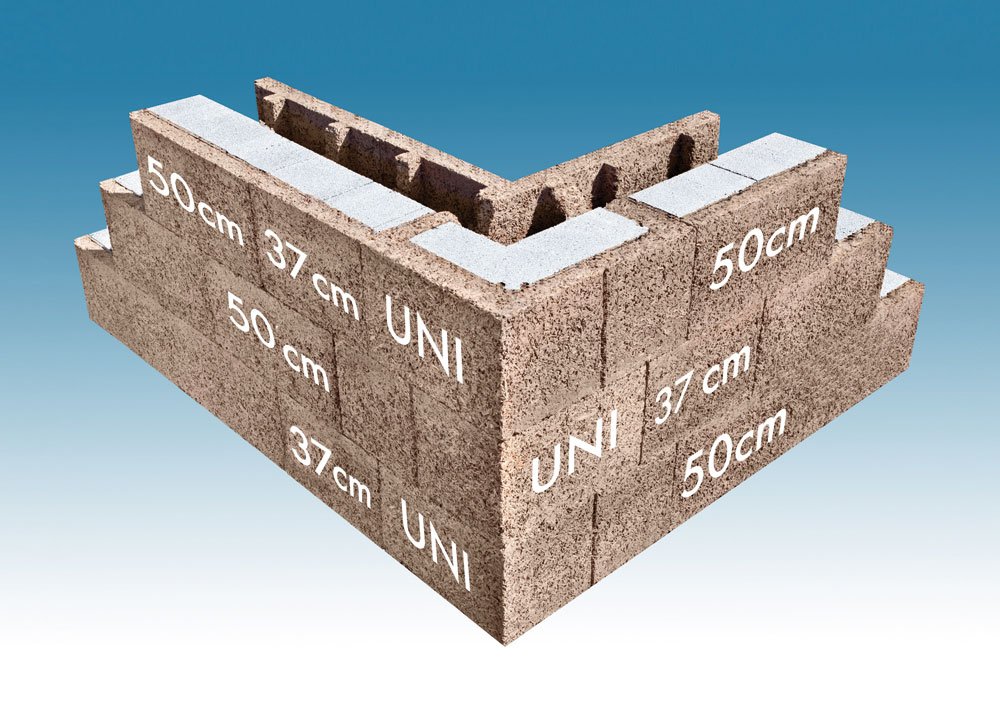

Negli angoli realizzati con blocchi da 38 cm vanno impiegati i PASS da 37 cm che sono posizionati sul lato dell’UNI da 38 cm per portare il modulo a 25 cm (38 + 37 = 75 cm); sul lato dell’UNI da 50 cm e dopo aver messo il PASS da 37 cm sul lato da 38, si prosegue con il blocco da 50 cm. I pacchi di blocchi PASS da 37 cm hanno le regge verdi.

Nella realizzazione degli angoli con blocchi da 25 cm di spessore non è necessario l’utilizzo dei blocchi PASS perché il modulo rimane sempre da 25 cm (25+50=75 cm).





Per il corso successivo, il blocco UNI deve essere ribaltato e posato in senso incrociato rispetto al corso sottostante. Le armature disegnate sono indicative, fare riferimento ai disegni esecutivi redatti dal progettista delle strutture, per la specifica situazione.
