Pannelli solaio in legno cemento
Eliminazione di ponti termici ed acustici

I solai in legno cemento Isotex vengono utilizzati per strutture orizzontali o inclinate. Hanno elevate prestazioni di isolamento termo-acustico. Normalmente i solai Isotex sormontano di 3-4 cm le pareti realizzate con i blocchi Isotex in modo da dare continuità all’appoggio ed eliminare ponti acustici e termici.

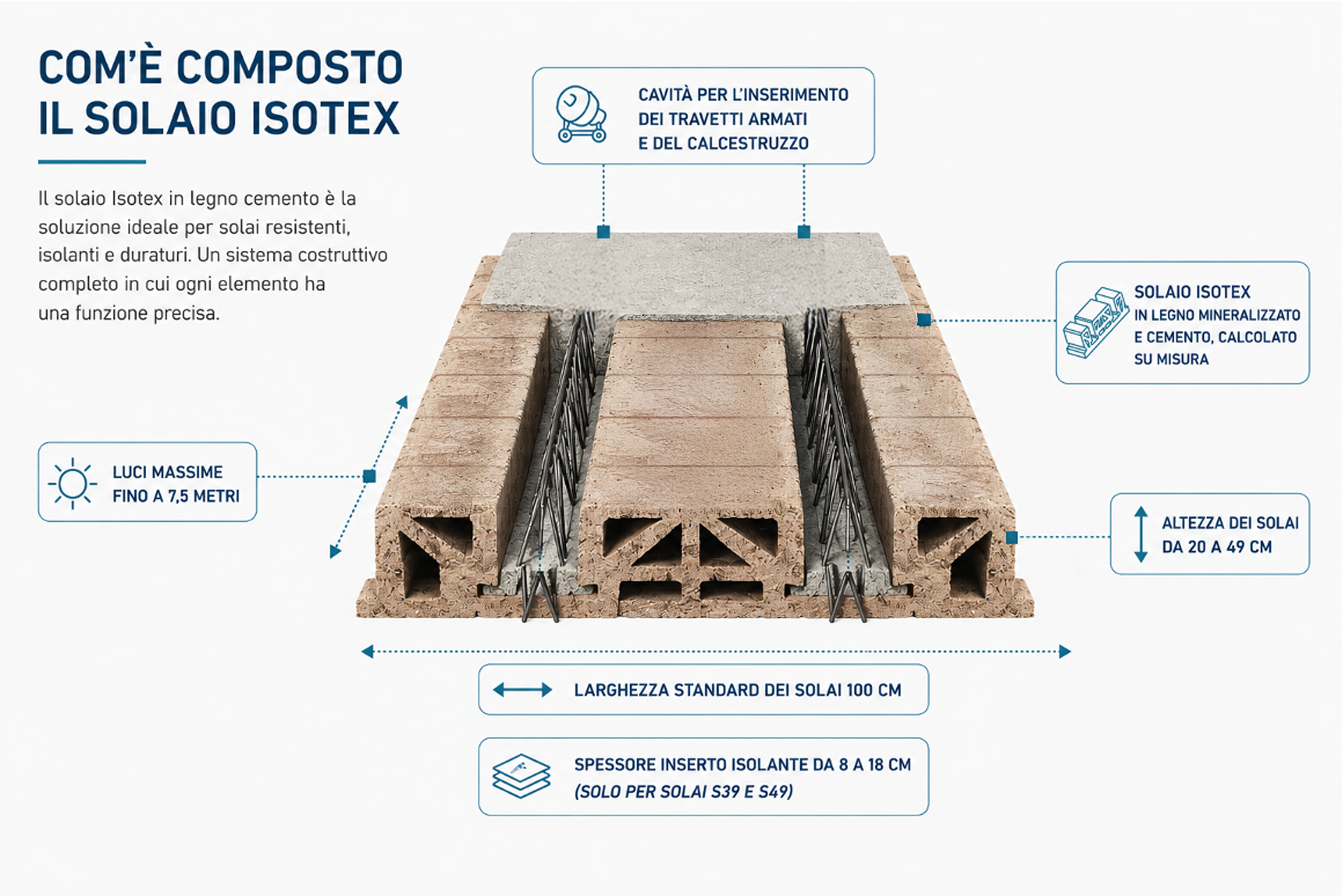

I solai Isotex sono costituiti da pannelli preassemblati in elementi di legno cemento, di dimensioni cm 100x(20-25-30-39-49), luci massime fino a 7,5 metri, con fresature orizzontali e verticali a eliminazione dei ponti termici e acustici. Gli elementi solaio in legno cemento vengono accostati utilizzando travetti armati e calcestruzzo e poi adattati al centimetro sia in larghezza sia in lunghezza a seconda del progetto. Il solaio dovrà essere completato in cantiere con armatura integrativa di estradosso, rete di ripartizione e getto di completamento con soletta collaborante. Gli elementi solaio Isotex possono essere forniti anche come elementi singoli da posizionare in opera.

Con i solai e i blocchi cassero in legno cemento, Isotex fornisce un sistema costruttivo completo ed estremamente competitivo sul Mercato, che garantisce la massima sicurezza antincendio, antisismica, sostenibilità e un alto grado di rendimento energetico.

Solaio S20

Solaio S25

Solaio S30 (25+5)

Solaio S39

Solaio S49

Scarica il catalogo prodotti

Vai alle certificazioni

Come si posano i solai Isotex

L’armatura negativa può essere calcolata dal nostro ufficio tecnico; può essere dimensionata e verificata con riferimento alla sezione conclusiva. La collaborazione fra il getto di completamento e il travetto gettato in stabilimento è assicurata dal traliccio, che sporge dal getto di prima fase per almeno 4 cm; un’adeguata limitazione delle tensioni tangenziali di calcolo consente di evitare la disposizione di armatura specifica per il taglio. II traliccio assicura sollevamento e getto di completamento in assoluta sicurezza: 1.nella fase di sollevamento è sollecitato dal peso proprio e considerato sospeso in due punti posti ad L/4 dalle estremità; 2.nella fase di getto è considerato disposto su appoggi a interasse di 170 cm e sollecitato dal peso proprio e dal peso del calcestruzzo fluido. Esiste la possibilità di realizzare nervature trasversali (perpendicolari all’orditura del solaio). È sufficiente prevedere l’uso di elementi pignatta ribassati in legno cemento

Intonaci e finiture

Per i solai intermedi (S20, S25, S30), se si sceglie la finitura con l’intonaco nello spessore di 15 mm (non di meno), si raccomanda di “annegare” a metà dello spessore, una rete d’armatura porta intonaco in fibra di alcali-resistente, con marcatura CE. Si attendono 4/5 giorni, in funzione della stagione, prima di applicare la finitura e si attendono 4/6 settimane per il tinteggio.

Considerate le peculiarità del solaio S 39, che per motivi termici non ha il calcestruzzo nella giunzione tra i pannelli, ma ha degli incastri. In corrispondenza di queste giunzioni potrebbero formarsi delle micro-cavillature e pertanto, per evitare questa possibilità, si raccomanda come finitura l’utilizzo di cartongesso.

Certificazioni e marcatura CE

I pannelli solaio Isotex sono certificati e provvisti di marcatura CE: certificazione di resistenza al fuoco (REI240); trasmittanza termica (D.M. 26/06/2015); prove acustiche in opera secondo le normative UNI EN ISO 140 e UNI EN ISO 717; prove strutturali; certificazioni di materiali conformi ai requisiti per la bioedilizia e l’etichetta ambientale di Tipo III-EPD; Certificazioni di prodotto Eurofins ” Indoor Air Comfort GOLD”, a dimostrazione della conformità del prodotto ai criteri di basse emissioni di VOC (Componenti Organici Volatili) nel rispetto dei regolamenti obbligatori dei singoli Paesi europei e alle etichette volontarie (LEED, BREEAM INTERNAZIONALE, ecc..).

Voci di capitolato

Solaio “ISOTEX” in legno cemento per strutture orizzontali o inclinate ad elevato isolamento termo-acustico, costituito da pannelli preassemblati in elementi di legno-cemento, di dimensioni cm 100 x(20-25-30-39), lunghezza fino a mt. 6,5-7, con fresature orizzontali e verticali ad eliminazione dei ponti termici ed acustici, completo di armatura e getto di confezionamento.
